一、混凝土结构裂缝修补

裂缝对建筑危害主要表现在对结构持久承载力和建筑正常使用功能的降低。对于无筋结构，裂缝的出现预示着结构承载力可能不足或存在严重问题；对于配筋结构，裂缝的存在及超标会引起钢筋锈蚀，降低结构耐久性。

混凝土结构裂缝修补方法主要有：表面处理法、灌浆法及填充法等。分别适用于不同情况，应根据裂缝成因、性状、宽度、深度、裂缝是否稳定、钢筋是否锈蚀以及修补目的的不同对症选用。

1、表面处理法：又称表面封闭法，是采用各种防水材料、合成树脂材料及无机胶凝材料，涂刷于裂缝表面，达到恢复其防水性及耐久性的一种常用裂缝修补方法。该法施工简单，但涂料无法深入到裂缝底部。适用于宽度小于等于0.2mm的微细裂缝修补。

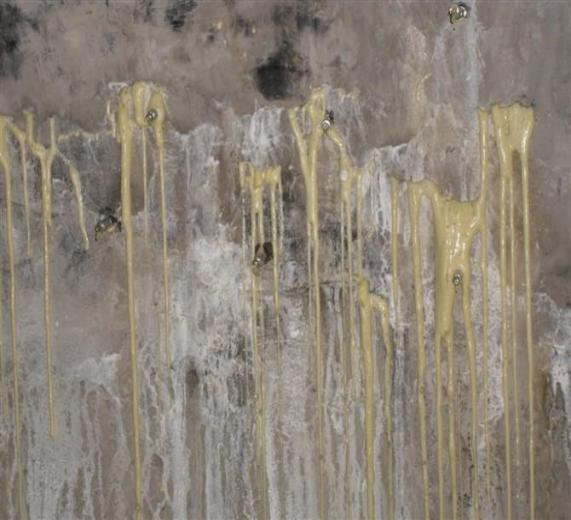

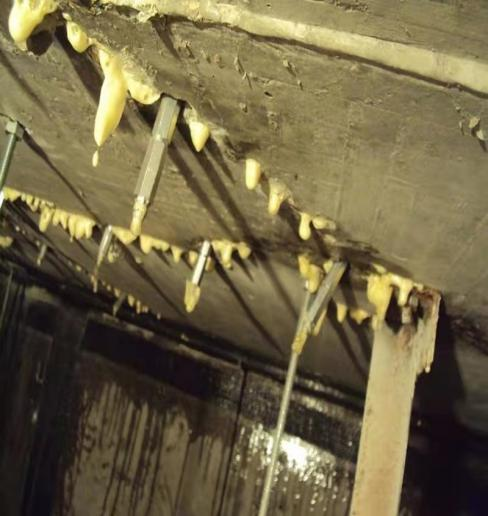

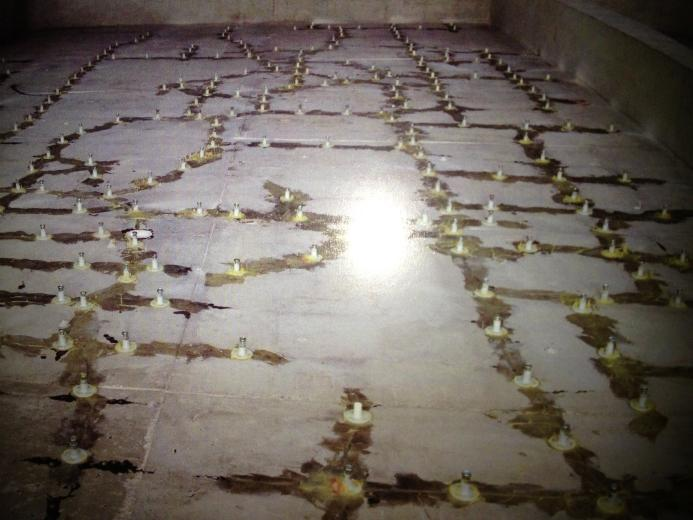

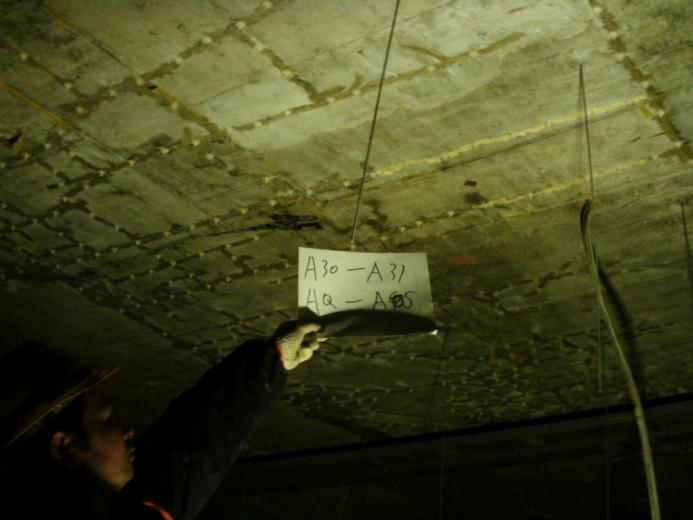

2、灌浆法：又称注浆法、注入法、注射法及压力注浆法等，是在一定时间内，以较高的压力将各种粘度较小的胶粘剂或防水剂灌注到裂缝深部，达到恢复结构整体性、耐久性及防水性的目的。适用于宽度较大（大于等于0.3mm），深度较深的裂缝修补，尤其是受力裂缝的修补。

3、填充法：又称填充密封法、凿槽法，是沿裂缝将混凝土开凿成U形或V形沟槽，然后嵌填各种修补材料，达到恢复结构耐久性、整体性及防水目的。适用于数量较少的宽大裂缝（大于0.5mm）及钢筋锈蚀裂缝修补。

4、填充密封法：在构件表面沿裂缝走向骑缝凿出槽深和槽宽分别不小于20mm和15mm的U形沟槽，然后用改性环氧树脂或弹性填缝材料充填，并粘贴纤维复合材以封闭其表面，此法适用于处理裂缝大于0.5mm的活动裂缝和静止裂缝。填充完毕后，其表面应做防护层。

二、防水、混凝土板、墙堵漏工程

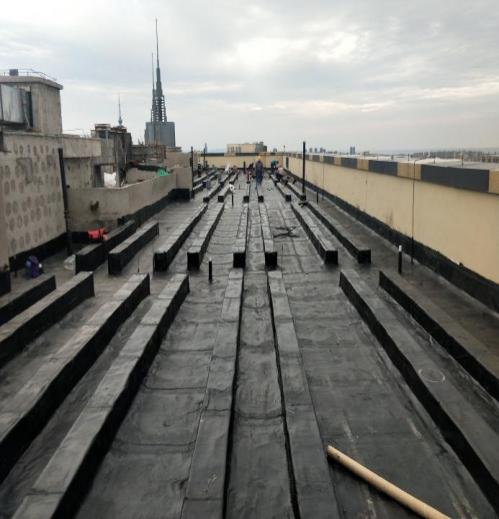

防水、堵漏工程就是对建筑物的室内外防水处理施工和室内外渗漏区域的补漏施工。防水效果的好坏，对建筑物的质量至关重要，尤其是已完工建筑物的地下车库渗漏，在受条件限制下如何能够有效解决渗漏问题成为一件棘手的工作。

几种工程渗漏及堵漏方法

一、地下室堵漏工程

1.侧墙、底板板面渗水原因：

(1)混凝土施工质量差，存在微孔渗透；

(2)外防水涂层粘结不牢或损坏。

堵漏措施：

(1) 将渗水部位清理干净，用水泥基防水涂料或注入水性环氧材料或弹性、柔性防水材料作堵渗处理。

(2) 将渗水部位清理干净后，用水乳型氯丁橡胶沥青防水涂料等配合纤维增强材料作堵渗处理。

2.地下室大面积严重漏水原因

(1)混凝土配合比及施工质量不良，存在灌通的孔洞；

(2)由于各种原因使地下室出现裂缝；

(3)防水涂层施工质量不好或防水涂层延伸性不够，而造成防水层拉裂。堵漏措施：

(4)除可采用壁内和壁后注浆，防水混凝土贴壁衬砌、水泥砂浆，挂网水泥砂浆抹面等方法外，也可采用防水涂料，先引流排水，然后填缝堵洞，杜绝渗漏。

3.变形缝、施工缝和新旧结构接头处渗漏原因：

(1)混凝土质量不良，收缩过大，出现裂缝；

(2)这些部位的细部防水处理方法欠妥善，如止水带安放位置不当，混凝土灌捣不够严实，嵌缝膏填塞不严等；

(3)密封材料及防水涂层延伸率不够，而被拉裂或脱离粘结面等。

堵漏措施：

(1)在漏水部位嵌填，粘贴或；

(2)在表面用弹性防水涂料 (如聚氨酯防水涂料)或纤维材料做增强防水层。

4.穿墙管和预埋管处渗漏水原因：

(1)管子或套管安装不严密，周围出现裂缝和缝隙；

(2)细部处理方法欠妥，管外壁及混凝土预留孔壁之间的密封材料填塞不严，外侧防水涂料加强层粘结不良等；

(3)密封材料及防水涂层因延伸率不够，而被拉裂，或脱离粘结面。

堵漏措施：

(1)清理管外侧空间的嵌填密封材料或注浆，严密堵塞；

(2)与地下室壁面连接根部用弹性防水涂料配合纤维材料做增强防水层。
